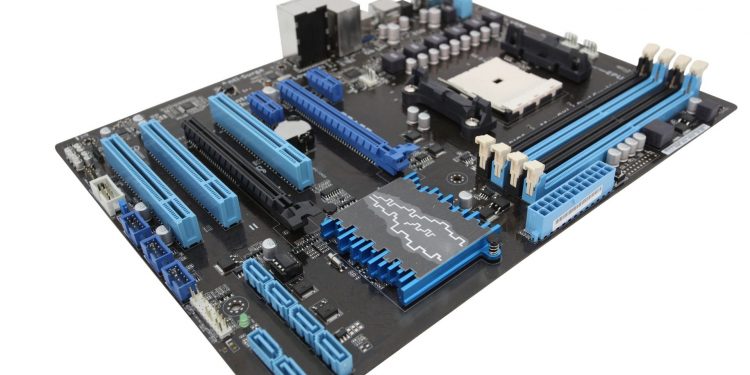

Mainboard (main máy tính), (bo mạch chủ): là một bảng mạch chính đóng vai trò nền tảng trên máy tính, laptop có tác dụng kết nối các thành phần và thiết bị ngoại vi thành thể thống nhất.
Chức năng chính của Mainboard?
Trong cấu tạo các bộ phận của máy tính, main có vai trò hết sức quan trọng. Nó quyết định khả năng vận hành, liên kết và hoạt động của máy tính. Cụ thể:
– Là mạch liên kết tất cả các linh kiện và thiết bị ngoại vi của máy tính thành một bộ máy thống nhất.
– Có khả năng điều khiển tốc độ và đường truyền của dữ liệu giữa các thiết bị điện tử.
– Phân phối luồng điện áp cho các linh kiện được gắn trên main.
– Là linh kiện quan trọng, quyết định cấu trúc, cấu hình và độ bền của máy tính.
Các thành phần cấu tạo của Mainboard
Vậy cấu tạo của mainboard là gì? Mainboard bao gồm tổng thể các Chipset, Socket, BIOS, CPU, Khe cắm PCI, Khe RAM và các cổng kết nối thiết bị ngoại vi.
– Chipset: Gồm cả chip cầu bắc và chip cầu nam để đưa dữ liệu từ đĩa cứng qua bộ nhớ, rồi sau là tới CPU. Nó sẽ đảm bảo các thiết bị ngoại vi cũng như card mở rộng sẽ có thể kết nối được CPU và nhiều thiết bị khác.
– Socket: Thông qua các chân Socket để kết nối CPU. Số lượng chân Socket của mỗi CPU sẽ khác nhau.
– BIOS: Đây là thiết bị ra/vào cơ sở của Main Server. Nó có chứa đầy đủ các thông số làm việc của cả hệ thống.
– CPU: CPU chính là bộ xử lý trung tâm của máy, là cốt lõi của máy tính, nó đóng vai trò giống như não bộ. Các thông tin, lệnh và thao tác trên máy sẽ được xử lý tại CPU.
– Khe cắm PCI: Được dùng để kết nối Card mạng, VGA, Card CPU.
– Khe RAM: Được dùng để kết nối RAM.
– Cổng kết nối thiết bị ngoại vi: Sử dụng để kết nối tai nghe, USB, màn hình, internet…
Mainboard hoạt động như thế nào?
Giữa các thiết bị thông thường có tốc độ truyền tải rất khác nhau, còn gọi là tốc độ Bus.
Mainboard có 2 Chipset quan trọng là Chipset cầu bắc và Chipset cầu nam, chúng có nhiệm vụ nối các thành phần cắm vào Mainboard như giữa CPU và RAM, giữa CPU và VGA Card, …
Do tốc độ Bus giữa các linh kiện khác nhau nên chúng được đưa qua North Bridge và South Bridge để xử lý lại tốc độ Bus, chính vì thế mà máy tính có thể hoạt động được một cách thống nhất.
Lưu ý: Các bạn lưu ý một điều đó là tốc độ Bus của CPU phải bằng hoặc lớn hơn tốc độ Bus của RAM, có như vậy CPU mới nhận hết được RAM, nếu tốc độ Bus của CPU lại nhỏ hơn của RAM, vậy là bạn đã lãng phí và đang không tận dụng được hết sức mạnh của bộ máy tính đó.
Các chuẩn kích thước mainboard thông dụng
Form factors là một trong những thông số kỹ thuật của mainboard, không chỉ quy định về kích thước mà còn quyết định cách bố trí, mức độ tương thích của các cổng, khe cắm ở rộng, nguồn điện PSU và các thành phần khác. Có rất nhiều form factors khác nhau nhưng ngày nay form factors dạng ATX là phổ biến nhất.
Chuẩn kích thước ATX mở rộng (E-ATX)
E-ATX là phiên bản lớn hơn so với ATX, thường có kích thước khoảng 30.5cm x 33cm. Vì kích thước của khung lớn hơn nên các mainboard chuẩn EATX thường có nhiều khe cắm mở rộng hơn.
Đồng thời sẽ có nhiều tản nhiệt được trang bị hơn trên mainboard giúp duy trì nhiệt độ PC tốt hơn. Đa số chuẩn E-ATX có thể trang bị tối đa 8 khe cắm RAM và một số mainboard mới đây có tới 2 khe cắm CPU. Việc hỗ trợ khe cắm CPU đôi cho phép bạn chạy hai bộ vi xử lý cùng lúc đem lại hiệu suất vượt trội.
Chuẩn kích thước ATX
Dường như chuẩn ATX (Advanced Technology eXtended) là lựa chọn đầu tiên của hầu hết mọi người muốn xây dựng bộ PC cho riêng mình. Kích thước của chuẩn ATX thường vào khoảng 30,5 x 24,4 cm, một kích thước vừa phải để xây dựng một PC đầy đủ các tính năng cần thiết.
Chuẩn này thường sẽ đi kèm với tản nhiệt tương đối tốt. Ngoài ra, bạn còn có thêm từ 2 – 4 khe cắm PICe để nâng cấp card đồ họa, 4 khe cắm RAM chuẩn DIMM hỗ trợ chạy kênh đôi. Chưa hết, chuẩn ATX thường có nhiều khe cắm mở rộng cho card màn hình, card âm thanh, cổng SATA, các bộ adapter khác…
Chuẩn kích thước Micro ATX (mATX)
Kích thước của micro-ATX thường là 24,4 x 24,4 cm, nhỏ hơn một chút so với chuẩn ATX, nếu bạn mua các mainboard micro-ATX cao cấp sẽ được trang bị tối đa 4 khe cắm RAM như chuẩn ATX. Nhưng đa số mATX thường được trang bị chỉ 2 khe cắm RAM và ít khe cắm PCIe hơn.
Vì có kích thước nhỏ và ít cổng hơn nên giá của các mainboard mATX cũng rẻ hơn. Nếu nhu cầu bạn sử dụng không cao có thể chọn mATX vì nó có thể nằm trong các case máy tính nhỏ hơn giúp bạn tiết kiệm được một khoản tiền.
Chuẩn kích thước Mini-ITX
Kích thước của chuẩn mini-ITX thường rơi vào khoảng 28,4 x 20,8 cm, một bộ chuyển đổi điện áp VRM lớn và tản nhiệt rất ít xuất hiện trên mainboard chuẩn này.
Thông thường chuẩn mini-ITX không có nhiều hơn 2 khe cắm RAM. Bộ nguồn cũng không lớn do không sử dụng đầu nối nguồn 4 chân. Ép xung thường không thực hiện được trên mainboard trang bị chuẩn mini-ITX./.
