Màn hình cảm ứng là các màn hình được tích hợp một lớp cảm ứng cho bề mặt bên ngoài. Lớp cảm ứng là một ma trận xác định vị trí chạm lên trên màn hình.

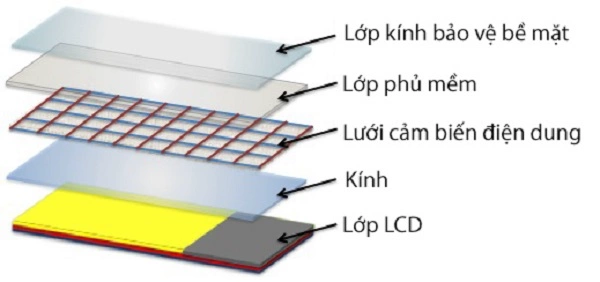

Cấu tạo của chiếc màn hình cảm ứng
Tuỳ vào mỗi nhà sản xuất sẽ có cấu tạo màn hình cảm ứng hoàn toàn khác nhau. Nhưng cấu tạo chủ yếu của một chiếc màn hình cảm ứng bao gồm rất nhiều tầng xếp chồng khít lên nhau :

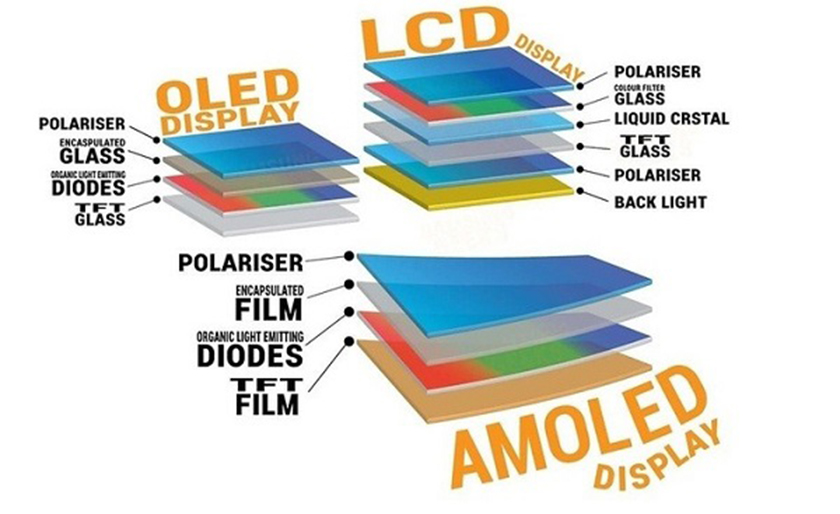

Tầng dưới cùng là tầng hỗ trợ hiển thị, phủ trên tầng này chính là những đèn nền Backlight hỗ trợ tạo ra độ sáng được gắn trên màn hình LCD hoặc những đi-ốt phát quang (màn hình OLED)
Tầng phía trên là tầng bán dẫn (tấm nền IPS hoặc TFT) sử dụng năng lượng Pin để làm phát sáng các bóng bán dẫn hỗ trợ làm sáng các pixels điểm ảnh và luôn thay đổi để tạo ra hình ảnh, nội dung cho người đọc.
Tầng tiếp theo là tầng cảm ứng với những miếng lọc làm giảm độ chói của ánh sáng.

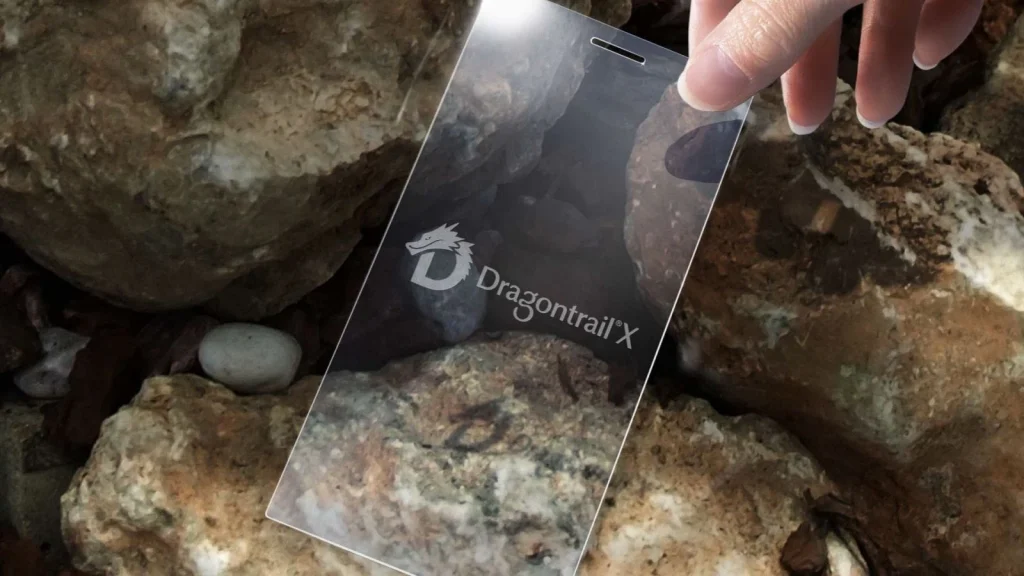

Tầng cuối cùng là kính màn hình có thể nằm độc lập hoặc gắn liền với lớp cảm ứng Lớp bảo vệ ở mặt trên cùng phổ biến nhất hiện nay đa phần đều là Gorilla Glass (Corning sản xuất) và Dragontrail (Asashi Glass sản xuất).
Màn hình cảm ứng điện trở (resistive touchscreen), công nghệ cảm ứng dựa trên áp lực của tay, bút cảm ứng hay bất kì vật nhọn nào tác động lên màn hình. Cấu tạo của loại màn hình cảm ứng này gồm một tấm kính hoặc nhựa acrylic mỏng bao phủ hai lớp tương tác là lớp dẫn xuất điện và lớp cảm biến điện trở. Hai lớp này được phân tách bởi một lớp đệm gồm các điểm và khoảng trống mà mắt thường không thể nhìn thấy được. Công nghệ này đã cũ và trở lỗi thời, không còn được áp dụng trên thị trường.

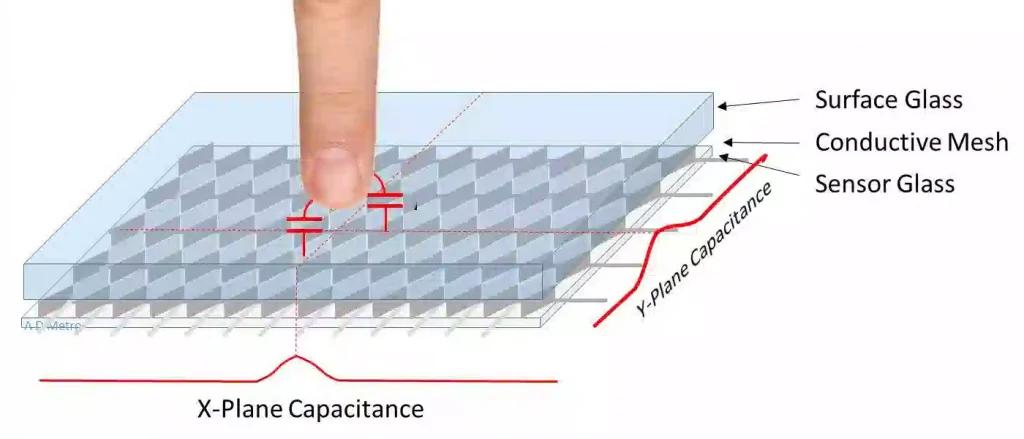

Màn hình cảm ứng điện dung (capacitive touchscreen). Nguyên lý của loại cảm ứng này sử dụng trên việc thay đổi điện dung bề mặt khi chạm trên ma trận điện dung. Ưu điểm của cảm ứng điện dung là không cần lực tác động lên lớp cảm ứng nên rất nhạy và cảm nhận được nhiều điểm cùng tại một thời điểm. Phổ biến nhất trên thị trường đang là cảm ứng điện dung đa điểm, với tấm nền TFT hoặc IPS, cùng với bề mặt cảm ứng phủ một lớp kính cường lực có khả năng chịu va đập.
Nguyên lí hoạt động của màn hình cảm ứng

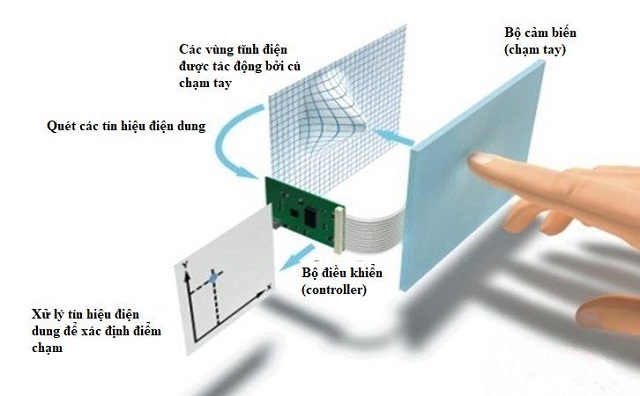

Màn hình cảm ứng sẽ gồm 3 thành phần chính để nhận các tín hiệu tác động từ bên ngoài, gồm cảm biến, phần cứng và phần mềm bên trong. Nhiệm vụ chính của màn hình cảm ứng là “xác định” vị trí với tọa độ XY khi có người dùng chạm, vuốt, kéo thả trên bề mặt.
Lớp cảm biến chính là phần ở trên cùng như đã đề cập. Tùy theo loại và nhà sản xuất, màn hình sẽ được thiết kế với cơ chế “tạo lưới” hay “giăng bẫy” để nhận biết tọa độ khi có tác động. Sự thay đổi điện áp, điện dung, điện trở khi có ngón tay chạm vào sẽ là cơ chế chính để màn hình nhận diện chính xác tọa độ XY.
Sau khi cảm biến nhận các tín hiệu “đầu vào”, bộ điều khiển (các mạch điện tử) sẽ “dịch thuật” và gởi thông tin đến phần mềm bên trong smartphone. Mọi thứ được xử lí, tiếp đến trả về kết quả phản hồi cho và ra lệnh cho màn hình cảm ứng phải “nhảy” đúng vị trí trước đó – Độ nhạy của màn hình cảm ứng phụ thuộc vào các yếu tố cả về phần cứng, phần mềm và chất lượng của lớp cảm ứng.
Cùng với sự phát triển của công nghệ, màn hình cảm ứng giờ đây đã có giá thành rẻ hơn nhưng chất lượng và độ bền lại vượt trội hơn hẳn, đồng thời giữa giá rẻ và cao cấp cũng không có sự chênh lệch quá nhiều vào tấm nền. Thay vào đó, nên chọn thiết bị có góc nhìn tốt (tấm nền IPS), độ phân giải cao và màu sắc hài hòa, trung thực. /.
Nguồn tổng hợp
